BAB I

PERCOBAAN 1

RANGKAIAN RESISTOR SERI DAN PARALEL





1.       Tujuan                    :  Agar Bintara Mahasiswa mampu mempraktekkan aplikasi rangkaian seri paralel resistor



2.       Alat dan Bahan      :



a.       Toolkit;

b.       AVO Meter;

c.        Resistor 1KΩ, 1,1KΩ, 1,2KΩ, 1,3KΩ, 1,4KΩ, 1,5KΩ, 1,6KΩ, 1,7KΩ;

d.       Livewire; dan

e.       Baterai 10 Volt.



3.       Dasar teori             :



a.       Pengertian-pengertian.



1)       Resistor.



          Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian elektronika.



          Cara menentukan Harga resistor dengan mengunakan kode warna dan toleransi.



Contoh :



a)       Misalnya sebuah resistor memiliki gelang coklat, hitam, merah dan emas. Maka nilainya adalah:



(1)      Cokelat         : 1;

(2)      Hitam            : 0;

(3)      Merah           : 2; dan

(4)      Emas            : 5%.



          Jadi Resistor tersebut memilki nilai 1000 Ohm = 1 Kilo Ohm atau biasa ditulis 1K.



b)       Misalnya sebuah Resistor dengan nilai 470 Ohm toleransi 10% berarti warna gelangnya adalah:



(1)      4        : Kuning;

(2)      7        : Ungu;

(3)      0        : Cokelat (Nolnya Cuma 1); dan

(4)      10%    : Perak.



          Jadi warna gelangnya adalah kuning, ungu, cokelat dan perak.





4.       Langkah Langkah Percobaan.



a.        Penyiapan alat dan komponen yang digunakan untuk percobaan;

b.        Melaksanakan pembuatan rangkaian seri parallel Resitor; dan

c.        Melaksanakan pengukuran dengan livewire.



1)       Diketahui       : R1 = 1     kΩ

                                 R2 = 1,1  kΩ

                                                     R3 = 1,2  kΩ


        R4 = 1,3  kΩ

                                                      R5 = 1,4  kΩ

                                                      R6 = 1,5  kΩ

                                                      R7 = 1,6  kΩ

                                                      R8 = 1,7  kΩ



-         Hitung Rt Seri

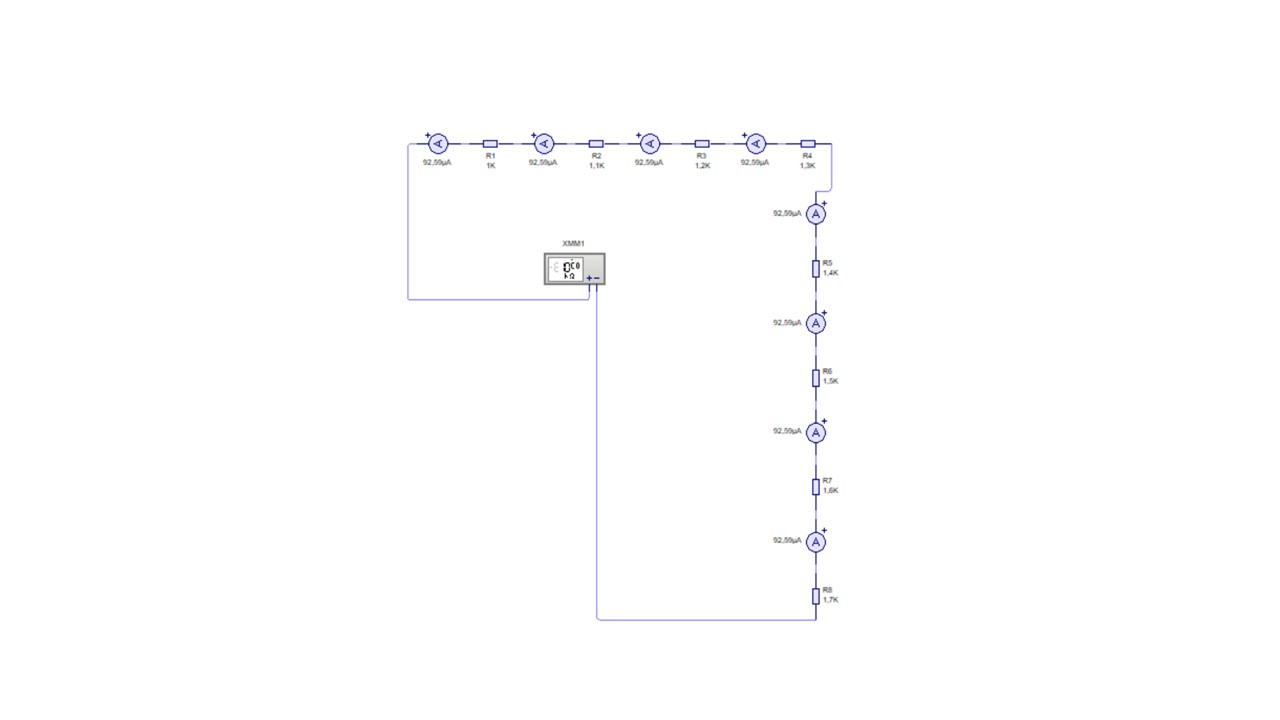

Gambar 1.1 Rangkaian seri Resistor



Rt Seri = R1 + R2 + R3 + R4 + R5 + R6 + R7 + R8

            = 1 + 1,1 + 1,2 + 1,3 + 1,4 + 1,5 + 1,6 + 1,7

            = 10,8 kΩ



2)       Diketahui       : R1 = 1     kΩ

                                 R2 = 1,1  kΩ

                                                     R3 = 1,2  kΩ

                                                      R4 = 1,3  kΩ

                                                      R5 = 1,4  kΩ

                                                      R6 = 1,5  kΩ

                                                      R7 = 1,6  kΩ

                                                      R8 = 1,7  kΩ



-         Hitung Rt Paralel ?









Gambar 1.2 Rangkaian paralel Resistor



Rt parallel     = 1/R+1/R1+1/R2+1/R3+1/R4+1/R5+1/R6+1/R7

                     = 1/1+1/1,1+1/1,2+1/1,3+1/1,4+1/1,5+1/1,6+1/1,7

                     = 1+0,90+0,83+0,76+0.71+0.66+0.62+0,58

                     =  65,54/10,48

                     = 10,48/65,54

                     = 63,0Ω

















                    3,4)    Tabel pengukuran rangkaian seri dan parallel





TABEL PENGUKURAN  RANGKAIN SERI DAN PARALEL
NO	RANGKAIAN SERI		RANGKAIAN PARALEL
	I	926,05 µA	I	61,02 mA
	I1	926,00 µA	I1	51,03 mA
	I2	925,97 µA	I2	41,94 mA
	I3	925,94 µA	I3	33,61 mA
	I4	925,91 µA	I4	25,93 mA
	I5	925,89 µA	I5	18,79 mA
	I6	925,88 µA	I6	12,12 mA
	I7	925,87 µA	I7	5,88  mA



3. Rangkaian seri;





4. Rangkaian parallel





5.       Analisa Rangkaian :



          Berdasarkan Analisa diatas dapat dilihat perbedaan dari rangkaian seri dan parallel dimana untuk rangkaian seri menghasilkan hambatan yang besar pada arus listrik, dan di rangkaian parallel membuat hambatan tersebut menjadi lebih kecil daripada rangkaian seri.











6.       Kesimpulan dan saran.



a.       Kesimpulan.



          Berdasarkan beberapa percobaan yang telah dilaksanakan dapat menunjukan perbedaan dan fungsi baik dari rangkaian seri ataupun rangkaian parallel dimana dalam dua rangkaian tersebut dapat di gunakan sesuai kegunaan dan keperluan.
